Выбор объектива и камеры. Как определить угол обзора?

Видеосигнал формируется из соотношения 4:3 и это же применимо к расчету горизонтального и вертикального углов обзора. Вот несколько основных правил, которых следует придерживаться при анализе углов обзора:

Чем меньше фокусное расстояние, тем больше угол обзора.
Чем больше фокусное расстояние, тем меньше угол обзора.
Чем меньше ПЗС-матрица, тем меньше угол обзора (с тем же объективом).
Если известен угол обзора по горизонтали, то легко определить угол обзора по вертикали.

Объективы с различным фокусным расстоянием дают различные углы обзора.
Зависимость угла обзора от фокусного расстояния:

f,мм

2,3

2,6

2,8

3,6

4,0

5,0

6,0

8,0

Матрица 1/3”

113°

99°

88°

72°

63°

58°

45°

35°

26°

18°

7°

4°

Матрица 1/2”

77°

65°

56°

44°

30°

Матрица 1/4”

57°

47°

32°

25°

17°

13°

Матрица 2/3”

70°

56°

39°

30°

Угол около 30° считается стандартным углом зрения, каким бы ни был формат изображения. Напомним: угол в 30° принимается стандартным, потому что он соответствует нашему восприятию перспективы и тому, как видит человеческий глаз.

Что же такое фокусное расстояние объектива на практике? Это один из самых часто задаваемых вопросов при проектировании систем видеонаблюдения. Для определения углов обзора используются различные методы, но я опишу самый простой.

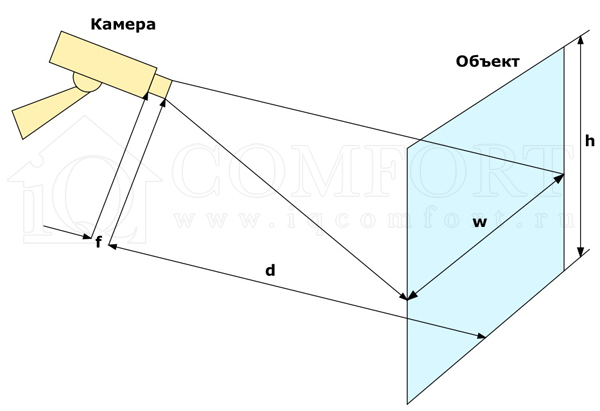

Расчет угла обзора камеры

Расчет по формуле f = c × d ÷ w, где:

f — фокусное расстояние объектива, мм
c — ширина ПЗС-матрицы, мм
d — расстояние от камеры до объекта, м
w — ширина наблюдаемого объекта, м

Если нам нужно определить фокусное расстояние объектива, с помощью которого можно было бы видеть определенную высоту объекта, то w нужно заменить на h, где h — высота наблюдаемого объекта. f = c × d ÷ h

Нужно учитывать обратный ход разверток мониторов. Обычно ˜10% изображения не видно вследствие обратного хода разверток.
