Технические параметры камер и их значения

Основные задачи камеры — захват изображений, разбиение их на ряд неподвижных кадров и строк, передача и быстрое воспроизведение на экране, в результате чего человеческий глаз воспринимает их как движущееся изображение.

Невозможно судить о телекамере на основе только одной или двух характеристик, взятыхиз инструкции.

Различные производители используют различные критерии и методы оценки, и в большинстве случаев, даже если мы знаем, как интерпретировать все числа из технического паспорта, нам все же приходится самим оценивать качество изображения, сравнивая его с изображением, даваемым другой камерой.

Сравнительный тест — это зачастую наилучший и единственный объективный способ проверки характеристик телекамеры — вертикального ореола, шума, чувствительности и пр.

Не забывайте, что общее впечатление о хорошем качестве изображения создается комбинацией многих факторов: разрешающей способности, ореола, чувствительности, шума, гамма-коррекции и пр. Человеческий глаз не одинаково чувствителен ко всем этим факторам. Люди, не обладающие достаточным опытом, будут удивлены, узнав, что разница в разрешающейспособности в 50 ТВЛ иногда менее важна для качества изображения, чем, например, правильная установка гамма-коррекции или разница в 3 дБ в отношении сигнал/шум.
Рассмотрим некоторые наиболее важные характеристики:

1. Чувствительность;
2. Минимальная освещенность;
3. Разрешающая способность;
4. Отношение сигнал/шум;
5. Динамический диапазон.

Чувствительность
Чувствительность телекамеры, четко определенная в широковещательном ТВ, в видеонаблюдении часто понимается неверно, ее обычно путают с минимальной освещенностью.

Чувствительность характеризуется минимальным отверстием диафрагмы (максимальным F-числом), дающим видеосигнал полного размаха 1 В на тестовой таблице, освещенность которой равна точно 2000 лк и создана источником с цветовой температурой 3200° К.
Одна из стандартных тестовых таблиц для этих целей — это градационная испытательная таблица. Она должна иметь шкалу градаций яркости от черного до белого и общий коэффициент отражения 90% для белой части этой шкалы.

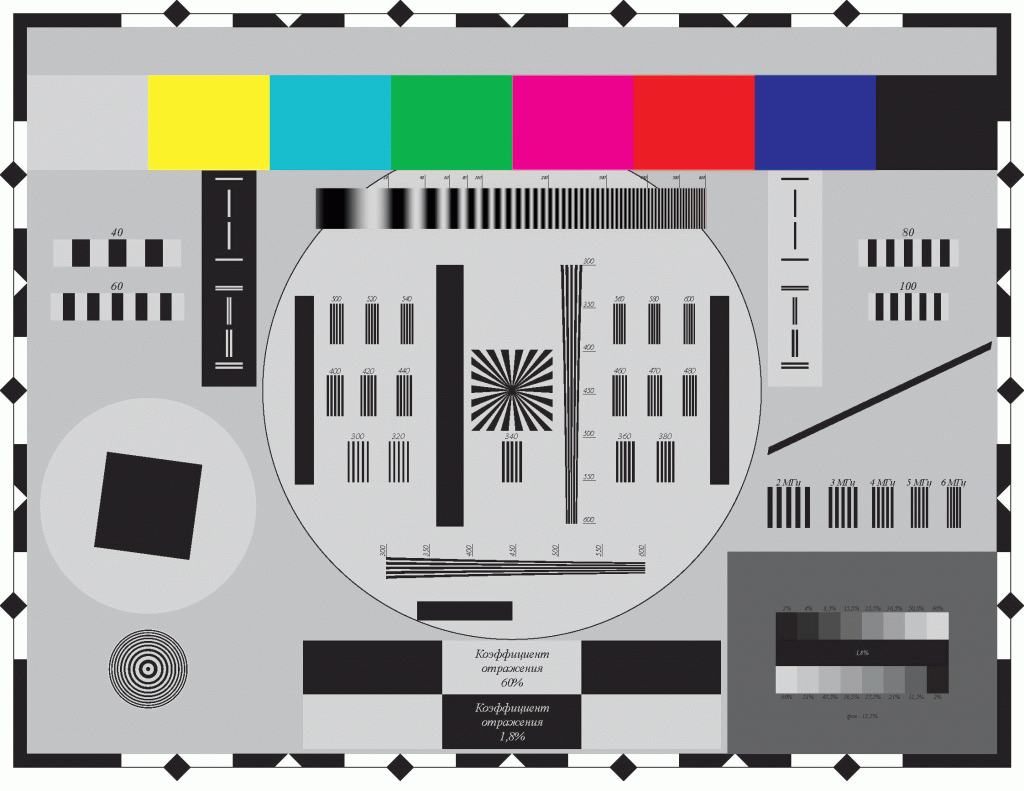

Пример универсальной таблицы предназначеной для оцен­ки работы телекамер, в том числе и цветных.

Проведением таких тестирований занимаются специалисты с применением профессионального оборудования.

Минимальная освещенность
В видеонаблюдении не существует четкого определения минимальной освещенности, в отличие от чувствительности телекамеры. Обычно этот термин относят к наименьшей освещенности на объекте, при которой данная телекамера дает распознаваемый видеосигнал. Поэтому данная характеристика выражается в люксах на объекте, при которых получается данный видеосигнал.

Одна из самых больших «уловок» в видеонаблюдении -одни производители дают минимальную освещенность на объекте, а другие имеют в виду минимальную освещенность ПЗС-матрицы. Это далеко не одно и то же. Когда определяется минимальная освещенность камеры (освещенность объекта), должно также указываться соответствующее F-число. Вторым важным фактором после освещенности, который тоже необходимо знать, является коэффициент отражения объекта в процентах.

Если указывается минимальная освещенность на ПЗС-матрице, можно учитывать не все факторы (такие, как отражение и пропускание объектива). Тогда при расчете эквивалентной освещенности объекта, проецируемого на ПЗС-матрицу, мы должны компенсировать все эти факторы.

Например: С объективом F/1.4 минимальная освещенность ПЗС-матрицы обычно в 10 раз выше (меньше люкс), чем чувствительность на объекте. Например, освещенность объекта в 1лк при отражении 75% с объективом F/1.4 соответствует освещенности в 0.1 лк на ПЗС-матрице.

Вышесказанное приводит к такому выводу: реальные характеристики телекамеры можно легко скрыть, просто не указывая некоторые факторы. Внимательно читайте спецификации. А также известный факт — черно-белые ПЗС-телекамеры всегда имеют более низкую минимальную освещенность, чем цветные ПЗС-телекамеры.

Разрешающая способность телекамеры.
Вопрос о разрешении телекамеры прост, но часто его неправильно понимают. Когда речь идет о разрешающей способности системы видеонаблюдения, то основной частью системы будет устройство ввода (то есть в большинстве случаев разрешающая способность системы будет во многом определяться разрешающей способностью камеры). Существует разрешающая способность по вертикали и разрешающая способность по горизонтали. Эти параметры измеряются по испытательной таблице. Разрешающая способность по вертикали — это максимальное число горизонтальных линий, которое способна передать телекамера. Это число ограничено стандартом CCIR/PAL и стандартом EIA/NTSC.

Отношение сигнал/шум
Отношение сигнал/шум показывает, насколько хорош может быть видеосигнал камеры, особенно в условиях низкой освещенности. Шума избежать невозможно, но его можно минимизировать. В основном, он зависит от качества ПЗС-матрицы, электроники и внешних электромагнитных воздействий, но также в сильной степени и от температуры электроники. Металлический корпус камеры в значительной степени защищает от внешних электромагнитных воздействий (Строго говоря, внешние электромагнитные воздействия, как правило, являются стационарными процессами, поэтому их нельзя относить к шумам; их и называют наводками или помехами). Источниками шума внутри телекамеры являются как пассивные, так и активные компоненты, поэтому «зашумленность» зависит от их качества, конструкции системы и в сильной степени от температуры. Вот почему, указывая отношение сигнал/шум, производитель должен также указать и температуру, при которой проводились измерения.

Шум в изображении аналогичен по природе шуму в аудиозаписях. На экране зашумленное изображение дает зернистость или снег, а на цветном изображении могут быть цветовые вспышки. Сильно зашумленные видеосигналы бывает трудно синхронизировать, изображение может получиться нечетким, с плохим разрешением. Зашумленное изображение от телекамеры становится еще хуже при уменьшении освещенности объекта, а также при использовании АРУ с большим усилением.

Отношение сигнал/шум выражается в децибелах (дБ).
Децибелы — это относительные единицы. Отношение выражается не в виде абсолютной величины, а в форме логарифма. Причина проста: логарифмы позволяют переводить большие отношения чисел к двух-трехзначным числам, но что более важно, преобразование сигнала (при вычислении затухания или усиления системы) сводится к простому сложению или умножению.

Динамический диапазон ПЗС-матрицы
Динамический диапазон нечасто упоминается в технических характеристиках камер систем видеонаблюдения. Однако, это очень важная деталь, характеризующая эффективность камеры. Динамический диапазон ПЗС-матрицы определяется как максимальный сигнал накопления (насыщенная экспозиция), деленный на общее среднеквадратическое значение шума эквивалентной экспозиции. Динамический диапазон аналогичен отношению сигнал/шум, но относится только к динамике ПЗС-матрицы при обработке темных и ярких объектов в пределах одной сцены. Отношение сигнал/шум относится к полному сигналу, включая электронные схемы камеры, выражается в дБ, а динамический диапазон — это отношение, не логарифм.

Это число показывает световой диапазон, обрабатываемый ПЗС-матрицей, только этот диапазон выражается не в фотометрических единицах, а в значениях сформированного электрического сигнала. Он начинается с очень низких уровней света, равных среднеквадратическому значению шума ПЗС-матрицы и доходит до уровня насыщенности. Поскольку это отношение двух значений напряжения, то величина безразмерная, обычно порядка нескольких тысяч.

Автодиафрагма оптически блокирует избыточный свет и снижает его до верхнего уровня ПЗС-матрицы. Когда достигается уровень насыщения при экспозиции ПЗС-матрицы (1/50 с в PAL и 1/60 с в NTSC), может проявиться эффект «заплывания» (blooming), когда избыточный свет насыщает не только те элементы изображения (пикселы), на которые он падает, но и соседние тоже. В результате у телекамеры снижается разрешающая способность и детальная информация в ярких зонах. Чтобы решить эту проблему, во многих ПЗС-матрицах была разработана специальная секция (anti-blooming). Эта секция ограничивает количество зарядов, которые могут собираться на каждом пикселе. Если эта секция спроецирована нормально, ни один пиксел не может аккумулировать больший заряд, чем могут передать сдвиговые регистры. Итак, даже если динамический диапазон такого сигнала ограничен, детали в ярких областях изображения не теряются. Это может оказаться чрезвычайно важным в сложных условиях освещения: если телекамера «смотрит» на свет фар автомобиля или ведется наблюдение в коридорах на фоне яркого света.
